Dây curoa là gì? Phân loại và cách tính độ dài của dây curoa

Dây curoa trong tiếng anh là belt drive, là một trong những bộ phận quan trọng trong máy móc cơ khí, chịu trách nhiệm truyền động và điều khiển vòng quay giữa các bộ phận của máy. Từ xe máy, ô tô cho đến máy công nghiệp, dây curoa đều có vai trò quan trọng trong việc hoạt động của chúng. Vậy dây curoa là gì? Phân loại và cách tính độ dài của dây curoa bạn sẽ được tìm hiểu trong bài viết của Điện máy tổng hợp miền Nam dưới đây.

1. Dây curoa là gì?

Dây curoa hay còn gọi là băng tải, là một loại dây được làm từ cao su hoặc nhựa tổng hợp, được sử dụng để truyền động và điều khiển vòng quay giữa các bộ phận trong máy móc cơ khí. Một đầu của dây curoa sẽ được gắn vào động cơ, còn đầu kia sẽ được gắn vào các bộ phận cần điều khiển, thông qua các bánh răng hoặc bánh răng truyền động. Sự chuyển động của dây curoa được thực hiện thông qua sự xoay của bánh răng và độ ma sát giữa dây và bánh răng.

Dây curoa có nhiều ưu điểm, trong đó có khả năng truyền động mạnh mẽ, linh hoạt và vận hành êm ái. Đặc biệt, dây curoa cũng có độ bền cao và ít bị bỏng nổ trong quá trình sử dụng. Tuy nhiên, để đảm bảo độ chính xác và độ bền của dây curoa, việc lựa chọn và thiết kế phù hợp với từng loại máy móc là vô cùng quan trọng.

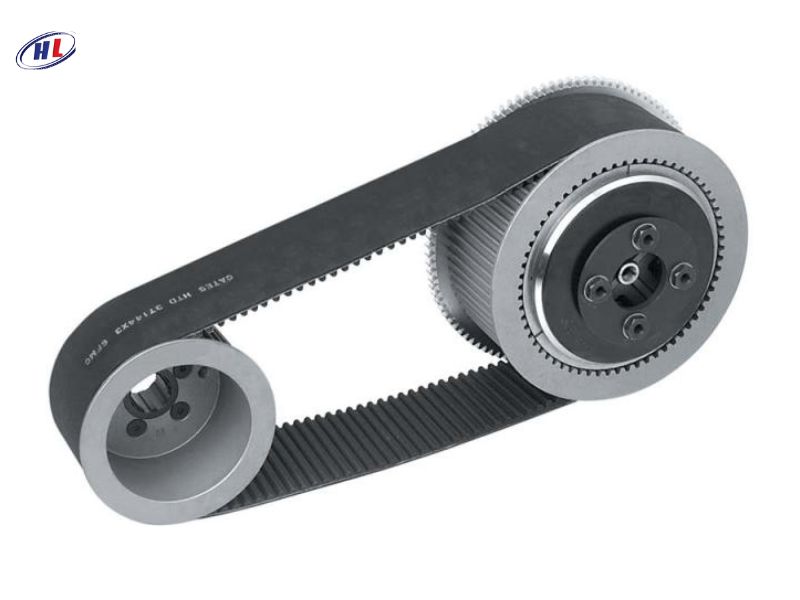

Dây curoa (ảnh minh họa)
Dây curoa (ảnh minh họa)

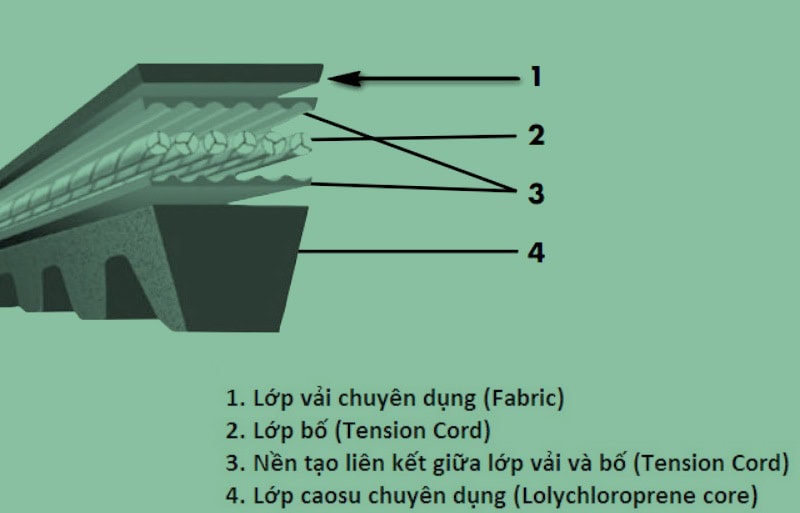

2. Cấu tạo của dây curoa

Dây curoa được làm từ những lớp cao su ép lại với nhau, tạo thành một bản ngang được gọi là “bộ” hoặc “sợi”. Số lượng bộ hoặc sợi này sẽ tùy thuộc vào tính chất và công dụng của dây curoa. Đối với dây curoa được sử dụng trong các máy móc công nghiệp, số lớp bộ hay sợi có thể lên đến hàng chục.

Một số loại dây curoa sẽ được gia cố bằng sợi sắt hoặc sợi thủy tinh, giúp tăng độ bền và chống biến dạng trong quá trình vận hành. Để tăng khả năng truyền động, một số dây curoa còn được sản xuất với lớp bọc nhôm hoặc thép.

3. Các loại dây curoa và những thông số cần biết

Hiện nay, trên thị trường có rất nhiều loại dây curoa khác nhau, tùy thuộc vào tính chất và công dụng của máy móc mà chúng ta sẽ có các loại dây curoa phù hợp. Dưới đây là ba loại dây curoa phổ biến nhất và những thông số cần biết về chúng.

3.1 Dây curoa thang (V-belt)

Dây curoa thang, hay còn gọi là V-belt, là loại dây được thiết kế với hình dạng hình V, giúp tăng độ ma sát và khả năng truyền động. Đây là loại dây curoa được sử dụng rộng rãi trong các máy móc công nghiệp, đặc biệt là các máy nông nghiệp, máy gia công và máy chế biến như máy may công nghiệp, máy cắt vải,….

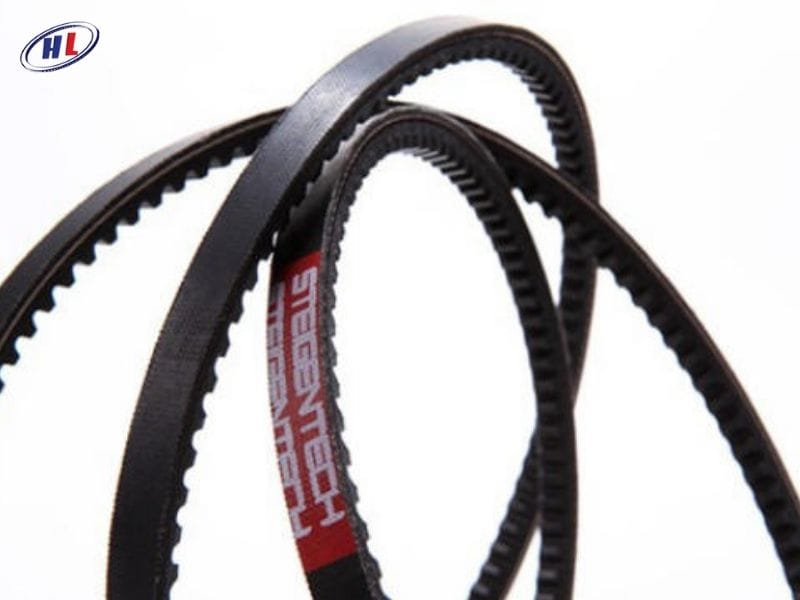

Dây curoa thang (V-belt)
Dây curoa thang (V-belt)

Để lựa chọn đúng dây curoa thang, chúng ta cần biết các thông số sau:

3.1.1 Độ dài của dây curoa

Độ dài của dây curoa được tính bằng đơn vị inch hoặc mm. Để tính độ dài của dây curoa thang, chúng ta sẽ sử dụng công thức sau:

Độ dài dây curoa (L) = 2C + 1,57 x (D1 + D2) + (D2 – D1)^2/4C

Trong đó:

  • L: độ dài của dây curoa (inch hoặc mm)
  • C: khoảng cách giữa hai trục bánh răng (inch hoặc mm)
  • D1, D2: đường kính của hai bánh răng (inch hoặc mm)

3.1.2 Tải trọng của dây curoa

Tải trọng của dây curoa được tính bằng đơn vị pound hoặc kg. Đối với dây curoa thang, tải trọng thường được tính dựa trên tỷ lệ của chiều rộng và độ dày của dây curoa. Tuy nhiên, để đảm bảo độ bền và tuổi thọ của dây curoa, chúng ta cần lựa chọn dây có tải trọng cao hơn so với tải trọng yêu cầu.

3.1.3 Tỉ số truyền động (số tốc độ)

Tỉ số truyền động là một trong những thông số quan trọng khi lựa chọn dây curoa thang. Tỉ số này sẽ giúp cho việc tính toán độ dài và khoảng cách giữa hai trục bánh răng, đồng thời cũng ảnh hưởng đến hiệu suất và tuổi thọ của dây curoa.

3.2 Dây curoa răng (Timing Belt)

Dây curoa răng, hay còn gọi là Timing Belt, là loại dây được thiết kế với các răng cưa nhỏ trên bề mặt, giúp tăng độ ma sát và độ bám dính. Do đó, dây curoa răng thường được sử dụng trong các máy móc có yêu cầu chính xác cao, như máy in, máy chẩn đoán, máy phay,…

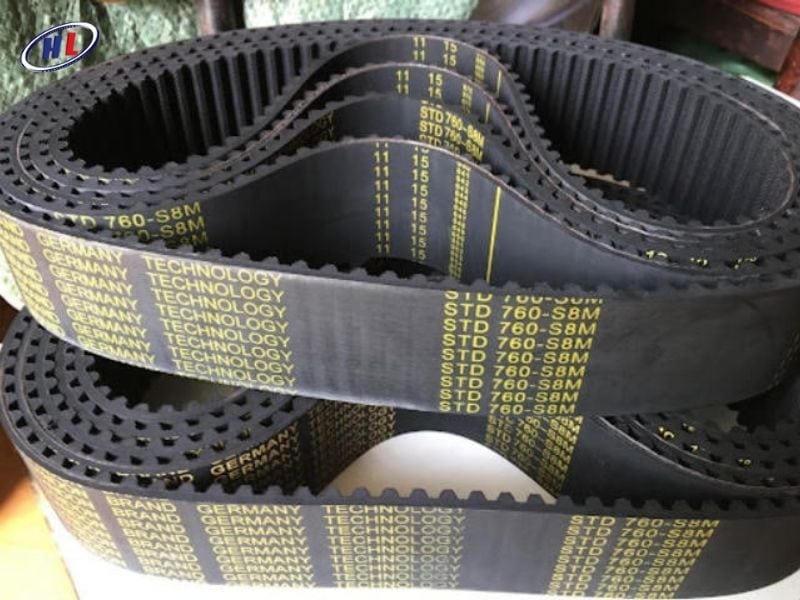

Dây curoa răng (Timing Belt)
Dây curoa răng (Timing Belt)

Thông số cần biết khi lựa chọn dây curoa răng bao gồm:

3.2.1 Độ dài của dây curoa

Độ dài của dây curoa răng cũng được tính bằng đơn vị inch hoặc mm. Tuy nhiên, để tính độ dài của dây curoa răng, chúng ta sẽ sử dụng một công thức khác:

Độ dài dây curoa (L) = (D1 + D2) x 3,14/2 + [(D1 – D2)^2 + (P x L)^2]^1/2

Trong đó:

L: độ dài của dây curoa (inch hoặc mm)

D1, D2: đường kính của hai bánh răng (inch hoặc mm)

P: bước răng (inch hoặc mm)

3.2.2 Tải trọng của dây curoa

Tải trọng của dây curoa răng cũng được tính bằng đơn vị pound hoặc kg. Tuy nhiên, do tính chất của dây curoa răng cần yêu cầu độ chính xác cao, nên tải trọng thường được tính bằng tỷ lệ của chiều rộng và độ dày của dây curoa.

3.2.3 Bước răng (Pitch)

Bước răng là khoảng cách giữa các răng trên bề mặt của dây curoa răng. Bước răng càng nhỏ, độ chính xác của máy móc cũng càng cao. Để chọn đúng dây curoa răng, chúng ta cần biết bước răng của hai bánh răng và lựa chọn dây có bước răng phù hợp.

3.3 Dây curoa dẹt

Dây curoa dẹt, hay còn gọi là Flat belt, là loại dây được làm từ các lớp vải bện lại với nhau, tạo thành một bề mặt phẳng. Không giống như các loại dây curoa khác, dây curoa dẹt không có răng cưa hay hình V, do đó thường được sử dụng trong các máy móc có yêu cầu truyền động chính xác thấp.

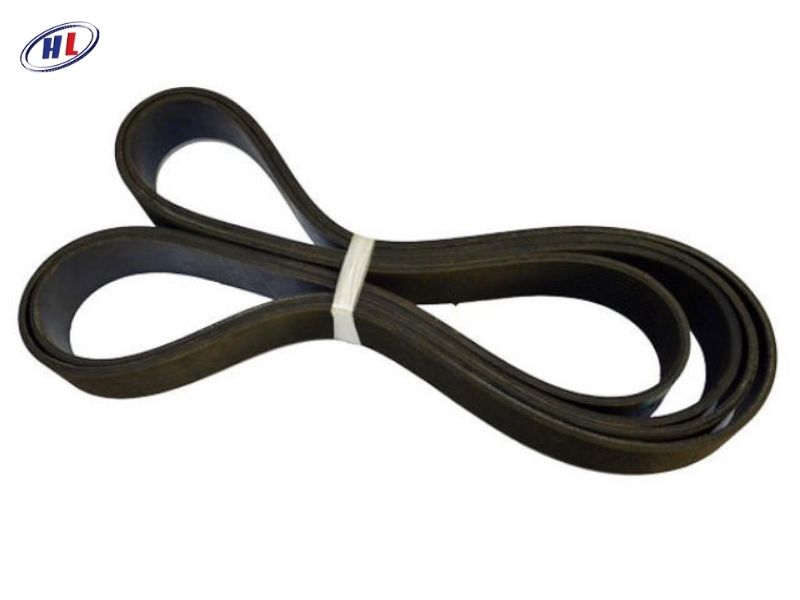

Dây curoa dẹt
Dây curoa dẹt

Thông số cần biết khi lựa chọn dây curoa dẹt là độ dài và chiều rộng của dây. Độ dài của dây curoa dẹt được tính bằng cách đo khoảng cách giữa hai trục bánh răng và cộng thêm một khoảng dư để có thể điều chỉnh được độ căng của dây.

4. Cách tính chu vi dây curoa

Để tính chu vi dây curoa, chúng ta cũng cần biết các thông số cơ bản của dây curoa như đường kính của bánh răng và số vòng quay trên mỗi phút. Các bước để tính chu vi dây curoa như sau:

  • Tính đường kính của bánh răng (D): Đường kính của bánh răng cũng chính là chiều dài đường đi của dây curoa, do đó ta sẽ tính được chu vi khi biết đường kính của bánh răng.
  • Thực hiện định lượng: Nếu không có thiết bị đo đạc đặc biệt, chúng ta có thể dùng các công cụ khác như tăm, dây đo hoặc giấy cuộn để định lượng đường kính.
  • Tính số vòng quay trên mỗi phút (RPM): Số vòng quay trên mỗi phút được tính bằng tỷ lệ của số vòng quay trên phút của đầu ra và đầu vào.
  • Tính chu vi dây curoa: Chu vi dây curoa được tính bằng công thức sau: Chu vi = Đường kính x 3,14 x RPM

5. Ứng dụng của dây curoa

Dây curoa được sử dụng rất rộng rãi trong các máy móc công nghiệp, đặc biệt là các máy móc có yêu cầu truyền động và điều khiển chính xác cao. Dưới đây là một số ứng dụng phổ biến của dây curoa:

  • Truyền động trong các máy công nghiệp: Dây curoa được sử dụng để truyền động vòng quay giữa các bộ phận trong các máy công nghiệp như: máy nén khí, máy lau kính, máy cắt kim loại, máy cắt vải, máy may công nghiệp, máy may bao bì,….
  • Sử dụng trong xe ô tô và xe máy: Trong các động cơ ô tô và xe máy, dây curoa thường được sử dụng để truyền động giữa các bộ phận như đầu máy, bơm nước, máy phát điện,…
  • Ứng dụng trong các máy gia công: Do tính linh hoạt và độ bám dính cao, dây curoa răng thường được sử dụng trong các máy gia công, như máy phay, máy tiện, máy ép…

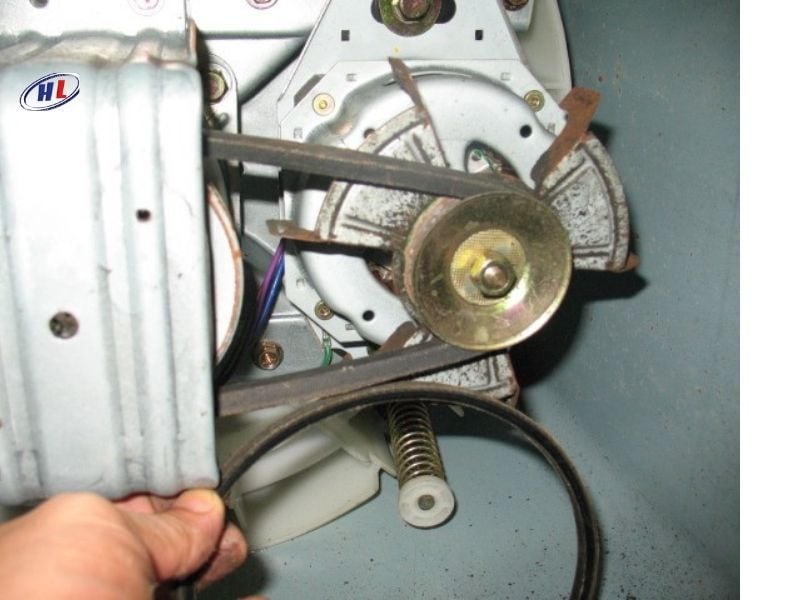

Dây curoa trên máy may (ảnh minh họa)
Dây curoa trên máy may (ảnh minh họa)

Dây curoa là một trong những bộ phận không thể thiếu trong máy móc cơ khí hiện đại. Từ các xe máy cho đến máy móc công nghiệp, dây curoa đều có vai trò quan trọng trong việc truyền động và điều khiển vòng quay giữa các bộ phận.

Với những thông tin về dây curoa là gì, cấu tạo, các loại dây curoa và cách tính độ dài, chu vi của dây curoa trong bài viết này, Điện máy tổng hợp miền Nam hy vọng sẽ giúp cho bạn hiểu hơn về vai trò và ứng dụng của dây curoa trong cuộc sống hàng ngày. Hãy lựa chọn và sử dụng dây curoa phù hợp để đảm bảo hoạt động hiệu quả và an toàn của máy móc.
